Hybridní měnič pro FVE má na starost přeměnu stejnosměrné energie na střídavou. Rozlišujeme mezi symetrickým a asymetrickým typem, při výběru je ale zapotřebí se zaměřit i na další důležité parametry. Jaké to jsou, za jakou cenu lze hybridní střídač pořídit a jaké konkrétní produkty bychom vám sami doporučili? Nejlepším modelem se s výkonem 15 000 W stal hybridní střídač Goodwe GW15K-ET.
Hybridní 3f měnič s výstupním výkonem 15 000 W. Je vhodný pro velké i menší FVE. Třífázový hybridní měnič s výkonem 10 kW, dvěma MPP trackery a podporou vysokonapěťových baterií. Kompaktní měnič s adaptivní nabíječkou a rychlým přepínačem napájení. Pro napájení citlivých zařízení.
Nejlepší hybridní měnič pro FVE
Goodwe GW15K-ET – Nejvyšší výkon
Typ: hybridní 3f měnič, asymetrický | Výstupní výkon: 15 000 W | Wi-Fi: ano | Hmotnost: 48 kg | Přibližná cena: 63 300 Kč
- Asymetrický měnič
- Vysoký výkon
- Wi-Fi
- Účinný a inteligentní provoz
- Vysoká cena
- Vyšší hmotnost
- Pro velké fotovoltaické projekty
Hybridní měnič Goodwe GW15K-ET jsme zařadili mezi ty nejlepší modely, které na trhu jsou. Jedná se o třífázový měnič, tedy takový, který je vhodný pro větší fotovoltaické elektrárny a systémy. Disponuje dvěma MPP trackery, které slouží ke sledování nejvyššího možného napětí a proudu v daný moment. Je založený na hybridním provozu.
Hybridní střídač Goodwe disponuje integrovaným spínacím zařízením pro záložní napájení. To mu umožňuje být k dispozici v případě výpadku sítě a dodávat napájení některým spotřebičům. Kromě účinného provozu se můžete spoléhat také na inteligentní řízení zátěže zařízení. Funkce Peak Shaving umožňuje omezení spotřeby elektřiny ve veřejné síti.
Z bezpečnostních prvků můžeme jmenovat ochranu proti přepětí a stupeň krytí IP66. Hybridní měnič váží 48 kg a slibuje účinnost téměř až 98 %. Kromě bezpečnostních norem splňuje toto zařízení také nároky na moderní a kompaktní design. Disponuje rovněž připojením k Wi-Fi. Výstupní výkon tohoto měniče může v tomto případě dosáhnout až 15 000 W.
Mezi nevýhody jsme se rozhodli uvést vysokou pořizovací cenu a také vyšší hmotnost.
GoodWe GW10K-ET Plus+ – Asymetrický střídač
Typ: hybridní 3f měnič, asymetrický | Výstupní výkon: 10 000 W | Wi-Fi: ano | Hmotnost: 30 kg | Přibližná cena: 30 000 Kč
- Vysoká účinnost 98,3 %
- Rychlé přepnutí do UPS režimu
- Dva MPP trackery pro optimální výkon
- Možnost vzdálené správy přes aplikaci
- Nízká hlučnost provozu (pod 30 dB)
- Vyšší pořizovací cena
- Není ideální pro méně náročné instalace
GoodWe 10kW GW10K-ET je špičkový asymetrický hybridní měnič, který vyniká vysokou účinností a širokou škálou funkcí pro domácí i komerční využití. Jako 3fázový měnič je ideální volbou pro systémy připojené k síti i pro off-grid instalace, což z něj činí mimořádně flexibilní řešení. S maximální účinností 98,3 % minimalizuje energetické ztráty a zajišťuje efektivní provoz fotovoltaického systému i při vysoké zátěži.
Jedním z klíčových prvků tohoto měniče je automatické přepnutí do režimu nepřerušitelného napájení (UPS) v případě výpadku sítě, a to za méně než 10 ms. Tato rychlá odezva je zásadní pro ochranu citlivých zařízení před ztrátou napájení. Měnič je vybaven dvěma MPP trackery, které optimalizují výkon solárních panelů v různých částech dne a při různých úrovních osvětlení. Široký rozsah MPPT regulace 200 až 850 V a maximální vstupní výkon 13 000 W zaručují dostatek výkonu i pro rozsáhlejší fotovoltaické systémy.
Pro snadnou konfiguraci a správu nabízí GoodWe GW10K-ET uživatelsky přívětivou aplikaci GoodWe PV Master, která umožňuje vzdálené nastavení a monitoring. Díky integrované Wi-Fi mohou uživatelé sledovat provozní data v reálném čase prostřednictvím platformy GoodWe SEMS. O provozním stavu zařízení informuje praktická LED dioda umístěná na přední straně přístroje.
S jmenovitým výstupním výkonem 10 000 W, tichým provozem s hlučností pod 30 dB a nízkou pohotovostní spotřebou je GoodWe 10kW GW10K-ET ideální volbou pro ty, kteří hledají spolehlivé, efektivní a moderní řešení pro správu solární energie. Kombinace vysoké účinnosti, rychlé odezvy a pokročilé správy dělá z tohoto měniče technologicky pokročilý nástroj, který obstojí i v náročných podmínkách.
Victron Energy MultiPlus 12/800/35-16 – Kompaktní měnič
Typ: hybridní 3f měnič, symetrický | Výstupní výkon: 700 W | Wi-Fi: ne | Hmotnost: 6,4 kg | Přibližná cena: 14 000 Kč
- Rychlé přepnutí do UPS režimu
- Funkce PowerAssist pro pokrytí špiček
- Adaptivní nabíjení baterií
- Dálkové ovládání přes aplikaci
- Absence některých funkcí
Victron Energy MultiPlus 12V/800VA/35A/16A je kompaktní hybridní měnič, který kombinuje funkce záložního napájení, inteligentní správy baterií a efektivní optimalizace výkonu z externích zdrojů. Je ideální variantou pro záložní zdroje energie nejen v domácnostech. Díky rychlému přepnutí do UPS režimu během méně než 20 milisekund zajistí nepřerušovaný provoz citlivých zařízení i při výpadku sítě.
Měnič vyniká funkcí PowerAssist, která umožňuje kombinovat výkon z baterie a externího zdroje, například generátoru nebo sítě, a tím pokrýt krátkodobé energetické špičky. Technologie adaptivního nabíjení baterií optimalizuje nabíjecí proces a prodlužuje životnost akumulátorů. Praktický je také druhý výstup pro současné dobíjení startovacích baterií.
Energetickou efektivitu zvyšuje režim „Search“, který snižuje spotřebu měniče v době nízké zátěže až o 70 %. Měnič podporuje dálkový monitoring a správu přes aplikaci, což umožňuje uživatelům sledovat a ovládat systém z libovolného místa na světě. Paralelní a třífázový provoz poskytuje možnost rozšíření výkonu až o 6 jednotek, což ocení ti, kteří potřebují vyšší výkon.
Zařízení Victron MultiPlus je spolehlivé a flexibilní řešení pro chytré řízení energie. Díky kompaktním rozměrům a širokým možnostem konfigurace je ideální volbou jak pro mobilní aplikace, tak pro domácí energetické systémy. Ačkoliv se neřadí mezi plně hybridní měniče pro fotovoltaické elektrárny, protože nemá funkce jako přímé řízení toku energie mezi solárními panely, bateriemi a sítí, v dané cenové kategorii jej lze považovat za vhodný alternativní měnič s funkcí nabíjení pro off-grid systémy či záložní napájení.
Nejprodávanější hybridní měniče napětí
Jak vybrat hybridní měnič
Vybrat správný hybridní měnič může být docela alchymie. V této části článku si proto vysvětlíme několik důležitých parametrů, na které budete při výběru narážet. Řekneme si také, co by měli hybridní měniče napětí mít a v jakých cenových kategoriích jsou k dostání.
Co je hybridní měnič
Nejdříve ale zcela pochopitelná otázka – co je hybridní měnič a jaké jsou jeho funkce? Hybridní střídač je považovaný za srdce každé fotovoltaické elektrárny. Toto zařízení má za úkol měnit stejnosměrný proud (DC) na střídavý proud (AC). Díky tomuto procesu je možné využívat veškerou energii, kterou fotovoltaické systémy prostřednictvím panelů vyrábějí.
Právě toto zařízení stojí za tím, že můžete doma využívat solární energii a posílat ji do spotřebičů. Hybridní měnič hraje důležitou roli v tom, kolik opravdu provozem solární elektrárny ušetříte. Kromě toho má i několik dalších funkcí, mezi které patří například:
- optimalizace výkonu celého systému: hybridní měniče mohou monitorovat hodnoty proudu a napětí fotovoltaických panelů, čímž zasahují do jejich výkonnosti
- záruka bezpečnosti: v případě výpadku proudu dokáží měniče odpojit systém od distribuční sítě a navíc disponují chlazením, které brání přehřátí celého systému
- zvyšování vlastní spotřeby: kvalitní měniče dokáží zajistit, že využijete vyrobený proud co nejvíce a nejefektivněji, tuto vlastnost ovšem ovlivňuje typ střídače
- záložní zdroj: disponuje-li hybridní střídač funkcí záložního napájení, bude schopný při výpadku proudu vyrábět energii z FVE v kombinaci s akumulátorem
Jak funguje hybridní měnič
Tuto otázku už jsme si částečně zodpověděli v předchozí části zaměřené na funkce hybridního měniče. Hybridní střídače pomáhají dosáhnout nepřetržitého napájení spotřebičů v domácnosti i jinde. Kombinují energii ze solárních panelů, baterií a distribuční sítě. A to vše podle požadavků uživatele. Energii ukládají pouze, když je to nezbytně nutné.
Rozdíl mezi střídačem a měničem
Pro účely našeho článku budeme tyto dva termíny synonymně zaměňovat, protože to obecná znalost povoluje. Pokud byste se ale ponořili hlouběji do problematiky, zjistíte, že je mezi nimi ve skutečnosti rozdíl. Ten si zde vysvětlíme, abychom uspokojili i náročnější čtenáře.
Střídač
Střídač je zařízení sloužící k přeměně stejnosměrné energie na střídavou. Parametry vyráběné energie na jeho výstupu jsou podobné těm v distribuční síti. Rozlišujeme on-grid a off-grid střídače. Každý z nich funguje trochu jinak a liší se dle svého uplatnění.
Off-grid střídač přebírá energii z baterií a přeměňuje ji na střídavý proud. Není závislý na distribuční síti, proto se využívá tam, kde už se síť nenachází. Vyznačuje se energetickou soběstačností, což je jeho největší výhoda, náklady na jeho pořízení ovšem bývají vyšší. Jeho baterie jsou navíc náročnější na údržbu a bohužel mají i relativně krátkou životnost.
On-grid střídač zásobuje hlavní zdroj domácnosti a je schopný provozu pouze se sítí. Fungují tak, že přebytek energie, která byla vyrobená fotovoltaickou elektrárnou, posílají do distribuční sítě. Jejich výhodou jsou nižší pořizovací náklady a právě i možnost napojení na síť. Pokud totiž panely nevyrábějí dostatek energii, mohou si ji vzít z distribuční sítě.
Hybridní měnič
Hybridní měnič je moderním řešením, které umožňuje provoz jako off-grid i on-grid střídač. Přebírá tedy to nejlepší z obou výše zmíněných systémů. Energii dokáže ukládat i vysílat do distribuční sítě. Ve většině případů jsou vybavené inteligentní elektronikou, která dohlíží na bezproblémový a efektivní provoz. Je schopen ostrovního provozu i paralelního se sítí.
Symetrický vs. asymetrický střídač
Hybridní měniče napětí se dělí na dva typy podle toho, jak nakládají s vyrobenou elektřinou. Symetrické střídače dokáží rozdělovat vyrobenou energii rovnoměrně mezi fáze. Asymetrický střídač oproti tomu dodává elektřinu do fází podle toho, jak je potřeba. Z tohoto důvodu představují asymetrické střídače efektivnější způsob, jak využívat vyrobenou energii.
Symetrický střídač se vám vyplatí v případě, že je vaše spotřeba na všech třech fázích stejná nebo alespoň podobná. Běžnější možností ovšem je, že se spotřeba liší, a z tohoto důvodu je pro většinu objektů mnohem výhodnější variantou asymetrický střídač. Symetrický střídač vás může zlákat nižší pořizovací cenou, návratnost investic je ale u druhé varianty mnohem lepší.
Hybridní střídače podle počtu fází
Podle počtu fází můžete hybridní měniče ještě rozdělit na jednofázové a třífázové.
Jednofázový měnič se hodí pro menší fotovoltaické systémy o výkonu do 3 000 W. Hybridní 3f měnič je oproti tomu možné využít i ve větších fotovoltaických systémech s vyšším výkonem, než jsou 3 000 W. A je to právě třífázový měnič, u kterého dále rozlišujeme mezi výše zmiňovanými symetrickými a asymetrickými střídači, které ovlivňují míru úspory.
Výkon a účinnost hybridních měničů
Dostáváme se k technickým parametrům, kterými byste se při svém výběru měli rovněž řídit – jsou jimi výkon a účinnost měničů. Jako první uvádíme výkon. Aby bylo dosaženo co nejvyšší účinnosti, je zapotřebí odhadnout spotřebu energie a výkon fotovoltaiky. Klíčové je zachovat poměr mezi výkonem fotovoltaického systému a výkonem střídače.
Pokud bude výkon panelů vyšší než nejvyšší výkon hybridního měniče, o vyrobenou energii v takovou chvíli bohužel rychle přicházíte. Obecně se proto doporučuje výkon fotovoltaických panelů držet mezi 80 a 125 % výkonu hybridního měniče.
Využití hybridních měničů
Při pořizování střídačů je potřeba zvážit také jejich budoucí použití. Míněno je tím zejména to, zda bude používán v kombinaci s vysokonapěťovým či nízkonapěťovým systémem. Vysokonapěťové měniče mají vstupní napětí mnohem vyšší než výstupní napětí.
Hlučnost a materiál měniče
Hlučnost a materiál hybridního střídače spolu mohou úzce souviset. Hlučným se hybridní střídač stává v momentě, kdy se začne přehřívat a ventilátory se jej pokoušejí efektivně chladit. Výsledná hlučnost pak může být ovlivněna kvalitou použitých materiálů. Mezi nejpoužívanější materiály přitom patří kov a plast v různých kombinacích.
Rozměry a hmotnost měničů
Tento parametr zásadním nebude, ale bude vás zajímat třeba během instalace. V zásadě se nejedná o nijak velká zařízení. Na výšku obvykle dosahují maximálně 60 cm. Podobných hodnot dosahuje i délka. Šířka většiny měničů se pohybuje kolem 30 cm.
V případě hmotnosti se může jednat o několik desítek kilogramů. Obvykle se váha pohybuje v rozmezí od 7 do 50 kg, nejčastěji se však setkáte s modely do hmotnosti 30 kg.
Monitoring měničů
Sledování stavu hybridního střídače je užitečnou funkcí, která se vám může hodit. Drtivá většina modelů, které dnes objevíte na trhu, umožňuje monitoring prostřednictvím mobilních aplikací. Samotné hybridní měniče pak bývají vybavené Wi-Fi připojením nebo Bluetooth. Konkrétní funkce a možnosti aplikací se liší podle daného výrobce.
Nejčastějšími funkcemi monitorovacích systémů jsou sledování výkonu vašich fotovoltaických panelů a sledování následného využití vyrobené elektrické energie. Některé aplikace umožňují také do určité míry zasahovat do pracovního provozu zařízení. Ne všechny aplikace jsou dostupné v českém jazyce, možná vás při pořízení bude zajímat i tento parametr.
MPPT
S těmito čtyřmi písmenky se při svém pátrání budete setkávat. Jsou to iniciály pro anglická slova „maximum power point tracking“. V podstatě se jedná o funkci, která dokáže sledovat bod maximálního výkonu na solárních panelech. Sleduje nejvyšší napětí a nejvyšší proud v konkrétním okamžiku, abyste mohli získat co nejlepší parametry nabíjení baterie.
MPP trackery bývají součástí hybridních střídačů, přičemž každý jich má jiné množství. Měnič s MPPT zajistí, že ať už jsou sluneční paprsky jakkoliv silné, bude docházet k optimálnímu zatížení solárních panelů a dodání maximálního možného výkonu. Výkonnost fotovoltaického systému s MPP trackerem může stoupnout klidně až o 50 %.
Možnosti instalace hybridního měniče
Kromě toho, že se hybridní měnič odlišuje typem instalace a počtem fází, se dělí na dvě základní kategorie také podle toho, kam se instaluje. Rozeznáváme centrální a mikrovlnný.
Centrální invertor
Centrální invertor se zpravidla instaluje v samostatné místnosti a používá se v tradičních fotovoltaických systémech. Jedná se o vysokokapacitní střídač, který se nejlépe hodí pro použití s velkými solárními elektrárnami. Ustojí vysoký výkon a jeho úkolem je poskytnout co nejvyšší efektivitu. Do domácích solárních systémů se příliš často neinstaluje.
Mikrovlnný invertor
Mikrovlnný invertor se montuje přímo pod fotovoltaické panely a je vhodný pro využití v malých solárních systémech a instalacích. Připojuje se ke každému z panelů v systému. Namísto jednoho centrálního měniče má tedy každý panel svůj vlastní, menší. Instalace bývá dražší, v zásadě se ale jedná o spolehlivou a často používanou variantu.

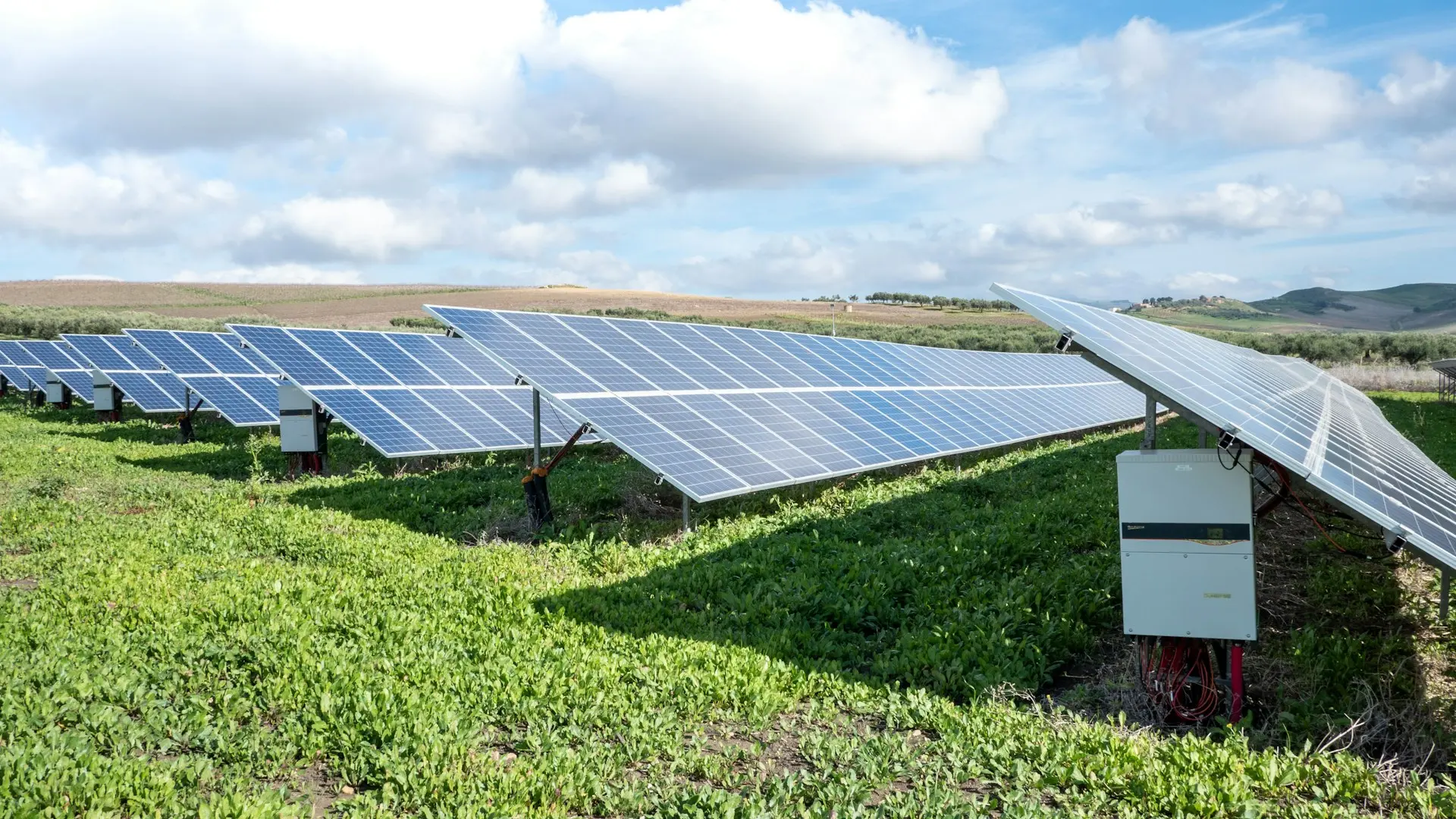

Kam instalovat hybridní měnič
Až si pořídíte hybridní střídač, napadne vás otázka, kam přesně ho nainstalovat. Je potřeba počítat s tím, že se s provozem zařízení může pojit určitá míra hlučnosti. Proto zvolte takové místo, na kterém vás hybridní měnič v provozu nebude rušit. Doporučuje se také instalace do chladných a dobře větraných prostor, zvýšíte tím jejich efektivitu a výkon.
Stupeň krytí a bezpečnostní prvky
Protože se jedná o elektronická zařízení, je nesmírně důležité, aby byl zajištěn jejich bezpečný provoz. S tím mají pomoci některé bezpečnosti prvky a také stupně krytí.
Stupeň krytí IP65
U většiny hybridních měničů se bude jednat o stupeň krytí IP65. Tato zařízení chrání před úrazem elektrickým proudem při dotyku s pomůckou. Samo je chráněné před vniknutím prachu. Stejně tak by mělo být chráněno před tryskající vodou a to ze všech možných směrů.
Stupeň krytí IP66
Další, avšak méně častou variantou je stupeň krytí IP66. Často se s ním setkáte u některých dražších modelů. Nabízí v podstatě stejnou ochranu jako předchozí stupeň krytí. Avšak s tím rozdílem, že je takové elektronické zařízení navíc chráněno také proti vlnobití.
Bezpečnostní prvky
Bezpečnostní normy plní hybridní měniče také díky tomu, že jsou vybaveny nejrůznějšími ochrannými prvky. Nejčastěji to bývají tyto možnosti:
- ochrana proti přepětí
- ochrana proti zpětnému chodu baterie
- ochrana proti zkratu
- ochrana proti přetížení
- ochrana proti vybití baterií
Další vlastnosti hybridních měničů
V jedné z posledních částí našeho článku bychom se chtěli věnovat tomu, jakou další vybaveností může hybridní střídat disponovat. Ta bývá u každého modelu trochu jiná a konkrétní vybavenost závisí zejména na cenové kategorii daného zařízení.
Hybridní měniče mohou být vybavené například automatickým restartem, pokud dojde k jejich přetížení. Některá zařízení disponují tzv. měkkým startem, který zajistí postupný rozběh zátěží. Užitečnou vlastností je rovněž kontrola stavu nabití baterie. Abyste mohli měniče ovládat, bývají vybaveny např. LCD displejem s různým množstvím tlačítek.
Kde koupit hybridní měniče napětí?
Nákup hybridních střídačů můžeme doporučit z e-shopů DEK a Svět svítidel. První zmíněný obchod má produkty rozdělené podle typu na jednofázový a hybridní 3f měnič. Zvlášť můžete přikoupit také příslušenství k nim. Někomu ale možná bude vyhovovat spíše druhý e-shop, ve kterém rovnou vidíte hodnocení konkrétních modelů, výběr je ovšem trochu užší.
Nejoblíbenější značky
Goodwe
Výrobky značky Goodwe jsou známé po celém světě svou kvalitou a spolehlivostí. Střídač Goodwe často naleznete v domácnostech v Nizozemí, Velké Británii, Austrálii i Číně. Skrze své špičkové technologie dávají vzniknout výrobkům, které splňují vysoké požadavky na bezpečnost použití a efektivnost. Ta je v testech dlouhodobě vynáší na první příčky.
Sofar Solar
Značka Sofar Solar byla založena v roce 2012 jako dceřiná společnost firmy Sofar, která sídlí v Číně. Její specializací je výzkum, vývoj, výroba, prodej i následný servis kvalitních hybridních střídačů. Společnost se dlouhodobě udržuje mezi 5 předními poskytovateli těchto služeb na území Číny. Její výrobky se ovšem pochopitelně prodávají po celém světě.
Growatt
Mezi světové jedničky v oblasti solární energetiky patří také společnost Growatt. Ve svém sortimentu má kromě střídačů také invertory, baterie, a další produkty potřebné pro zajištění chodu fotovoltaického systému. Založena byla v roce 2010 a od té doby si získala své místo v první desítce nejlepších světových společností dodávajících fotovoltaické střídače.
Kolik stojí hybridní měnič pro FVE?
Cena do 20 000 Kč
Pořizovací cena hybridních měničů je poměrně vysoká a i ta nejnižší začíná na několika tisících Kč. V první cenové kategorii narazíte obvykle na hybridní měnič 5 kW a méně.
Cena od 20 000 Kč do 50 000 Kč
Šanci na výkonnější hybridní měniče napětí máte ve druhé cenové kategorii. Výjimkou není ani střídač 10 kW, což jsou však v dané kategorii hraniční hodnoty pro maximální výkon.
Cena nad 50 000 Kč
Zajímavé modely pořídíte v poslední cenové kategorii, která nabídne i zařízení o výkonu 15 kW a více. Cena některých modelů se může výjimečně vyšplhat i přes hranici 100 000 Kč.
Nejoblíbenější hybridní měniče napětí
